Abstrak: Punca-punca kegagalan awal dan hayat perkhidmatan pendek dadu penggulung sejuk untuk penggelek sfera pendek dan kasar dalam kegunaan praktikal telah dianalisis, dan struktur acuan penggelek sfera telah diperbaiki. Keputusan eksperimen menunjukkan bahawa hayat die yang lebih baik telah bertambah baik, manakala kualiti pembentukan roller juga telah bertambah baik.

Kata kunci: penggelek sfera; Tajuk sejuk; acuan; Jenis gabungan

Masalah Sedia Ada dan Analisis Punca

Kaedah pemakanan penggelek sfera termasuk pusingan dan tajuk sejuk. Untuk penggelek sfera kecil dengan diameter kurang daripada 22mm, mesin pengepala sejuk stesen tunggal Z{1}} digunakan secara meluas untuk memberi makan di China. Terdapat faktor yang tidak pasti seperti perubahan dimensi yang besar dan kualiti pengecapan yang tidak stabil dalam pembentukan tajuk sejuk satu stesen. Terutama untuk penggelek sfera kecil yang pendek dan kasar (dengan diameter 15~22mm dan panjang 12~20mm), dalam proses tajuk sejuk, di satu pihak, kerana dimensi panjang penggelek lebih kecil daripada dimensi diameter. , bahagian bahan terdedah kepada ubah bentuk dan ubah bentuk besar semasa pemotongan; Sebaliknya, disebabkan oleh ubah bentuk menjengkelkan yang besar, untuk memastikan bahawa diameter luar roller penuh dan permukaan hujungnya rata, daya menjengkelkan sejuk yang ditanggung oleh acuan semasa pengecapan adalah yang terbesar berbanding dengan kon dan penggelek silinder. Oleh itu, terdapat masalah seperti kegagalan awal dan hayat perkhidmatan pendek mati gangguan sejuk dalam proses gangguan sejuk sebenar.

Disebabkan oleh had panjang dan saiznya sendiri, reka bentuk struktur acuan cekung penggelek sfera kecil yang pendek dan kasar telah melalui proses perubahan daripada kamiran (Rajah 1) kepada kumpulan (Rajah 2). Menurut analisis tegasan acuan cekung semasa menuju sejuk, geseran antara bar dan acuan cekung terutamanya berlaku di kawasan paksi chamfer hujung kecil penggelek semasa pemprosesan, dan kawasan ini juga tertakluk kepada tegasan tegangan paksi. . Oleh itu, acuan cekung integral berkemungkinan besar akan gagal pada peringkat awal, dengan bentuk kegagalan utama ialah kerosakan chamfer, bongkah jatuh, dan sebagainya. Untuk penggelek sfera kecil dengan diameter penggelek tidak lebih daripada 14 mm, hayat perkhidmatan acuan cekung boleh mencapai 5000 biji; Walau bagaimanapun, untuk penggelek sfera kecil dengan saiz diameter penggelek lebih daripada 14 mm, hayat perkhidmatan acuan cekung hanya boleh mencapai 2000 biji, dan selepas kegagalan, keseluruhan acuan cekung dibuang, mengakibatkan sisa yang ketara. Selain itu, keseluruhan acuan cekung diproses menggunakan GCr15, iaitu acuan satu keping. Semasa rawatan haba, kaedah pelindapkejutan tempatan digunakan. Oleh kerana kekuatan mampatan rendah GCr15 dan lapisan pengerasan cetek semasa rawatan haba, acuan mempunyai hayat perkhidmatan yang pendek.

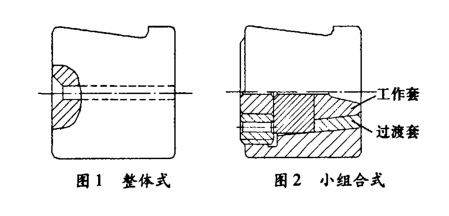

Rajah 1 Kamiran Rajah 2 Komposisi Kumpulan

Acuan cekung gabungan kecil (Rajah 2) menggunakan struktur gabungan pra-tegasan, menggunakan gelang pra-tegasan (lengan peralihan). Struktur ini dicirikan dengan memisahkan bahagian pembentuk acuan, tanpa memisahkan acuan atas dan bawah lengan kerja, dan menggunakan bahan acuan berprestasi tinggi untuk memproses rongga kerja. Walau bagaimanapun, semasa proses tajuk sejuk, talang penggelek die betina tertakluk kepada tindakan gabungan tegasan tegangan paksi, tegasan mampatan jejarian dan geseran. Ini masih merupakan pautan paling lemah bagi mati betina, dan keletihan awal dan keretakan sering berlaku pada chamfer mati betina yang sedang digunakan.

2. Langkah-langkah penambahbaikan

Mengikut masalah yang wujud dalam struktur acuan cekung penggelek sfera asal, sesetengah perusahaan telah menggunakan 7-acuan cekung badan, dengan struktur ditunjukkan dalam Rajah 3. Walau bagaimanapun, apabila menggunakan acuan cekung dengan struktur ini untuk menekan penggelek sfera pendek dan kasar, cetakan atas lengan lapisan dua agak pendek, dan di bawah daya hentaman kitaran tajuk sejuk, teras bahagian atas lengan kerja mudah dijalankan. Untuk mengoptimumkan lagi struktur die dan meningkatkan hayat die, langkah-langkah penambahbaikan yang diambil adalah seperti berikut:

Rajah 3 Mati Wanita Berbadan Tujuh

Acuan cekung gabungan prategasan digunakan dan rongga acuan dibahagikan. Menggunakan acuan komposit prategasan boleh mencapai tegasan pra mampatan yang diperlukan pada lapisan cetakan, mengurangkan anjakan keluar acuan, dan dengan itu mengurangkan tegasan tegangan yang dijana semasa tajuk sejuk; Membelah rongga acuan boleh menghalang kepekatan tegasan pada chamfer dan mengurangkan geseran. Selepas berpisah, ketebalan penutup lapisan dua adalah agak nipis, yang terdedah kepada pergerakan ke luar semasa digunakan. Ini boleh diselesaikan dengan meningkatkan jumlah gangguan atau memanjangkan ketebalan penutup lapisan dua. Walau bagaimanapun, disebabkan kepelbagaian penutup, terdapat situasi penggunaan berulang. Jika jumlah gangguan meningkat, fleksibiliti penutup akan rosak. Oleh itu, diputuskan untuk memanjangkan ketebalan lengan lapisan dua dan memanjangkan permukaan kedudukan untuk mengelakkan pergerakan luar lengan lapisan dua. Memandangkan ketebalan keseluruhan acuan, ketebalan lengan lapisan dua dipanjangkan sebanyak 8-15mm.

Dimensi pemasangan. Selepas lengan lapisan dua menebal, jumlah ketinggian pemasangan dan kedalaman rongga berubah. Oleh itu, lubang langkah dimesin dari hujung besar kon dalam untuk lengan kerja dalam lengan lapisan dua, dan langkah dimesin dari muka hujung kecil asas, seperti yang ditunjukkan dalam Rajah 4 dan 5. Semasa pemasangan, pasangkan langkah-langkah kecil pada tapak ke dalam lubang dalam di belakang lengan kerja, dengan jurang yang sesuai antara kedua-duanya, yang boleh memastikan kedua-dua kedalaman rongga acuan dan ketinggian pemasangan keseluruhan. Di samping itu, semasa proses pemasangan, pengecutan acuan atas dan bawah tidak konsisten, jadi jurang lebih daripada 0.15 mm perlu dipastikan antara dimensi perpisahan acuan atas dan bawah.

Rajah 4 Acuan atas yang telah diperbaiki Rajah 5 Acuan bawah yang telah diperbaiki

Mengikut langkah-langkah penambahbaikan, struktur die menjengkelkan sejuk yang lebih baik untuk penggelek sfera kecil yang pendek dan kasar ditunjukkan dalam Rajah 6. Struktur acuan cekung yang dipertingkatkan mempunyai ciri-ciri berikut: acuan menggunakan struktur gabungan, dan selepas bahagian rongga gagal. , bahagian biasa (seperti jaket dan pad skru) juga boleh digunakan semula; Pemanjangan permukaan kedudukan lengan lapisan dua menghalang lengan lapisan dua daripada bergerak ke luar semasa operasi; Kegagalan awal pada chamfer dielakkan selepas perpisahan rongga kerja.

Menggunakan struktur die yang dipertingkatkan, eksperimen telah dijalankan ke atas acuan sejuk untuk beberapa jenis penggelek seperti 361023024. Data ujian ditunjukkan dalam Jadual 1. Daripada jadual, dapat dilihat bahawa hayat perkhidmatan yang lebih baik bagi acuan cekung telah bertambah baik, dan kualiti pembentukan penggelek yang diproses juga telah bertambah baik.

Jadual 1 Perbandingan hayat acuan dan kualiti pemprosesan penggelek sebelum dan selepas penambahbaikan

3. Kesimpulan

Data statistik daripada ujian pengesanan menunjukkan bahawa penambahbaikan struktur acuan cekung untuk penggelek sfera kecil yang pendek dan kasar telah mencapai keputusan yang baik, dan mod kegagalan awal seperti chamfering, chipping, dan cracking telah dihapuskan. Die cekung dengan struktur ini boleh digunakan dalam kuantiti yang banyak semasa proses tajuk sejuk dan penyusuan penggelek sfera kecil.
