Abstrak
Precision Multifunctional Progressive Stamping Die, yang terdiri daripada mati yang lebih rendah, mati atas, dan mekanisme panduan dalaman dan luaran. Mati atas termasuk kerusi mati atas, pad mati cembung, plat penetapan mati cembung, pad pelepasan, dan plat pelepasan. Mati yang lebih rendah termasuk kerusi mati yang lebih rendah, pad mati cekung, dan templat cekung; Mekanisme panduan luar termasuk lajur panduan besar, lengan bola besar, lengan panduan besar, dan musim bunga, manakala mekanisme panduan dalaman termasuk lajur panduan kecil, lengan bola kecil, lengan panduan kecil, dan musim bunga; Ciri pemprosesannya adalah untuk mengikat plat pelepasan dan templat cekung bersama -sama untuk diproses.
Penerangan
Model utiliti ini tergolong dalam struktur acuan bingkai mati universal, yang sesuai untuk melangkau acuan langkah, acuan berterusan, dan proses tunggal acuan mudah untuk menumbuk, membongkok, membentang, dan membentuk pemprosesan bahagian bersaiz kecil dan sederhana -.
Satu set stamping mati boleh dibahagikan kepada dua bahagian: bingkai acuan dan bahagian yang terbentuk. Perbezaan antara acuan yang berbeza terutamanya terletak di bahagian yang terbentuk, termasuk acuan cembung, acuan cekung, plat penetapan, dan plat menekan musim bunga (atau plat pelepasan). Bahagian penggunaan keluli ini hanya kira -kira 25% daripada jumlah penggunaan keluli acuan, manakala bahagian bingkai acuan menyumbang 75%. Bingkai acuan kira -kira sama untuk pelbagai acuan yang berbeza. Oleh itu, dalam beberapa tahun kebelakangan ini, bingkai acuan sejagat telah dipromosikan dan digunakan, yang telah memainkan peranan penting dalam memendekkan kitaran pembuatan acuan dan mengurangkan masa pengeluaran acuan. Walau bagaimanapun, belum ada peningkatan yang besar dalam struktur keseluruhan, jadi bahagian sejagat tidak mencukupi.
The Qd - 308 Rapid Repetage Ramed Frame Universal di Jepun kini merupakan struktur bingkai acuan yang digunakan secara meluas. Ia terdiri daripada piawai Panduan Bola Tinggi Bola Tinggi Standard Panduan Bingkai Acuan Lengan dan kerusi acuan atas dan bawah dengan mekanisme kedudukan bergerak, mekanisme pengapit, dan mekanisme panduan. Certinya adalah mudah dan cepat memuatkan dan memunggah acuan, masa tambahan pendek, dan menghapuskan keperluan untuk panduan lajur panduan dan kerusi acuan atas dan bawah dalam pembuatan acuan. Inti acuan dibahagikan kepada dua bahagian: acuan atas dan acuan bawah. Plat tekanan disepadukan dengan acuan atas, dan acuan atas dan bawah masing -masing dipasang pada bingkai acuan atas dan bawah. Apabila memasang, pelukis digunakan untuk memasang bingkai acuan untuk memastikan ketepatan pemasangan acuan. Oleh itu, acuan jenis ini belum diperbaiki pada bahagian plat menekan musim bunga, dan ketepatan penjajaran acuan atas dan bawah tidak tinggi.
Struktur bingkai acuan sejagat model utiliti ini terutamanya meningkatkan bingkai acuan sejagat yang sedia ada dalam dua aspek.
Plat panduan dibahagikan kepada dua bahagian: bingkai plat panduan dan plat panduan. Plat panduan dipasang di dalam bingkai plat panduan. Untuk acuan yang berbeza, plat panduan dengan pelbagai jenis lubang akan direka dan dihasilkan. Bingkai plat panduan dipasang pada lajur panduan bingkai acuan melalui lengan panduan untuk menjadi sebahagian daripada bingkai acuan. Plat panduan disambungkan ke bingkai acuan atas melalui peranti atas elastik.
Kedudukan relatif di antara plat tekanan dan acuan cekung dipastikan oleh lengan panduan lajur panduan kecil untuk memastikan ketepatan kedudukan bersama mereka, dengan itu memastikan ketepatan acuan atas dan bawah.
Struktur acuan model utiliti ini secara amnya mengamalkan struktur plat panduan yang tinggi dan tekanan. Acuan cekung, plat tekanan (termasuk bahagian panduan panduan panduan), plat tetap, dan acuan cembung dalam mati biasa diambil untuk membentuk perhimpunan teras acuan, dan selebihnya membentuk bingkai acuan sejagat.
Bingkai acuan sejagat mengamalkan struktur peranti kedudukan template tiga - yang terdiri daripada plat tetap, plat panduan, dan acuan cekung. Plat tekanan tengah mengamalkan push sampingan dalam kedudukan bingkai dan kaedah pengikat. Satu sisi bingkai plat panduan boleh dibuka ke dalam bingkai terbuka, dan bahagian dalaman adalah kereta api gelongsor yang sepadan dengan plat panduan. Semasa memuatkan dan memunggah, plat panduan boleh dikeluarkan dan ditolak dari kedudukan terbuka, dengan itu menyelesaikan masalah pemuatan sampingan dan memunggah keseluruhan teras acuan. Tiga - Struktur pemasangan templat lapisan meningkatkan ketegaran dan ketepatan keseluruhan keseluruhan acuan, dan juga meningkatkan hayat perkhidmatan bingkai acuan sejagat.
Untuk stamping yang berbeza mati, ketinggian cembung mati berbeza. Oleh itu, dengan mereka bentuk kedudukan pad punch untuk diselaraskan dan menyesuaikannya melalui blok pad, ketinggian punch boleh direka dengan lebih munasabah dan ekonomi.

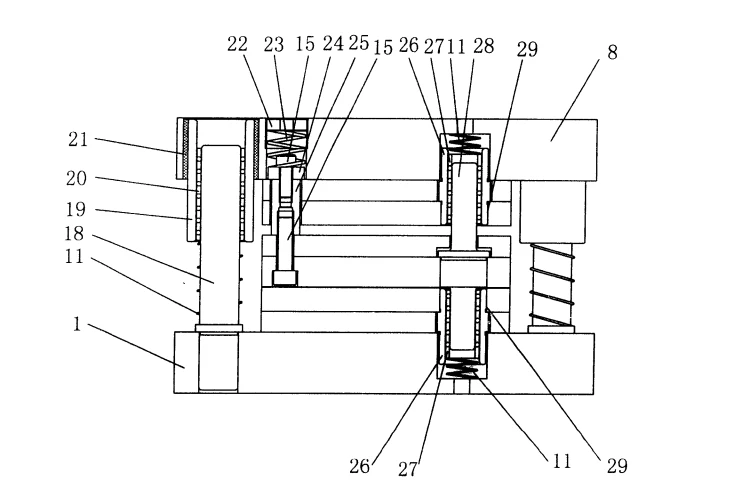

Skim khusus model utiliti ditunjukkan dalam lukisan yang dilampirkan. Rajah 1 adalah pandangan utama, Rajah 2 adalah pandangan teratas, dan Rajah 3 adalah gambarajah struktur bingkai plat panduan.
Garis putus -putus di tengah -tengah Rajah 1 mewakili bahagian yang terbentuk dari acuan, termasuk plat penetapan acuan atas [28], plat panduan [27], acuan cekung dan pad acuan cekung [29], serta lajur panduan kecil [26] yang memastikan ketepatan kedudukan relatif. Semasa pemasangan dan operasi, lubang lajur panduan kecil yang sepadan atau lubang lengan panduan pada lajur panduan kecil dan plat panduan digunakan untuk memastikan ketepatan kedudukan antara acuan cembung dan cekung.
Item [1] adalah asas, yang ditekan dengan Panduan Panduan [19]. Terdapat peranti pengapit seperti bahagian [2], bahagian [3], dan bahagian [4] dipasang pada bahagian [1] untuk menetapkan acuan cekung. Peranti pengapit boleh berada dalam bentuk yang berbeza seperti blok hidraulik atau baji. Lajur Panduan [19] membentuk bingkai acuan sejagat dengan pendakap atas [10] dan bingkai plat tekanan melalui lengan panduan bola [21], [20], dan lengan panduan [18]. Bingkai plat tekanan disambungkan ke pendakap atas [10] melalui komponen tekanan elastik, termasuk komponen [6], [7], dan [11]. Jarak antara lengan panduan bola dan pangkalan dikekalkan dalam keadaan bebas di antara acuan atas dan acuan cekung plat panduan oleh musim bunga [22]. Kurungan atas dilengkapi dengan pemegang punch [15] dan plat kusyen [13]. Jarak antara plat kusyen [13] dan pendakap atas boleh diselaraskan melalui blok kusyen [14] untuk memenuhi keperluan panjang punch yang berbeza. Plat kusyen ditetapkan ke pendakap atas melalui rel gelongsor [12], skru pengikat [8], menetapkan blok [9], skru [17], dan pin [16]. Keretapi gelongsor [12] membentuk "T" - kereta gelangsar berbentuk antara pad [13], yang digunakan untuk memasang plat penetapan acuan atas [28]. Kaedah pengikat adalah untuk memutar skru pengikat [8] dan menggunakan permukaan tirus pada akhir dan lubang tirus pada bahagian yang sepadan [12] untuk menggerakkan rel slaid [12] ke atas dan ke bawah, dengan itu mencapai fungsi mengikat plat tetap.
Rajah 3 menunjukkan bingkai plat panduan, yang merupakan bingkai rata yang terdiri daripada komponen [5], [23], dan pengikat [24] dan [25]. Untuk meningkatkan ketepatan kestabilan dan kedudukan rangka kerja, struktur pemasangan berbilang - yang diadopsi di antara komponen [23] dan komponen [5], seperti yang ditunjukkan dalam angka, yang boleh menjadi gigi trapezoid, "Dovetail" - Pemasangan berbentuk. Ia boleh menjadi dua kali ganda - yang boleh dilepaskan seperti yang ditunjukkan dalam angka, atau ia boleh menjadi tiga sisi tetap dan satu sisi boleh dilepaskan. Tujuan untuk dilepaskan di satu sisi adalah untuk dapat memasang plat panduan dari sisi. Bahagian dalaman bingkai adalah kereta api gelongsor yang sepadan dengan plat panduan. Bingkai tetap mempunyai tiga sisi A, B, dan C untuk membimbing dan kedudukan, dengan permukaan A dan C membentuk dua - tahap gelongsor sesuai dengan plat panduan. Terdapat dua protrusions di sisi B, yang menghalang sisi plat tekanan daripada tidak berserenjang antara satu sama lain.
Acuan memuatkan dan memunggah: Apabila memunggah acuan, lepaskan skru [25] dan [24], keluarkan bahagian [23], dan melonggarkan bahagian [12] dan [3]. Keluarkan komponen teras acuan [22], [27], [29], dan [26] dari keretapi panduan plat penetapan acuan atas, kereta panduan bingkai plat panduan, dan asasnya. Apabila memasang acuan, kumpulkan bahagian teras acuan dan mengekalkan kedudukan mereka dengan lajur panduan kecil. Tolak mereka ke dalam bingkai acuan dari sisi. Pertama, masukkan plat panduan tengah ke dalam bingkai, letakkannya, dan kemudian pasang bahagian [23]. Selepas mengetatkan, gunakan bahagian [25] untuk mengikat plat panduan, dan kemudian selesaikan plat penetapan acuan cembung dan acuan cekung secara berasingan. Oleh itu, pemuatan dan pemunggahan acuan sangat mudah.
Bingkai plat panduan juga boleh disambungkan ke lajur panduan dengan lengan panduan biasa, tetapi ketepatannya sedikit lebih rendah daripada lengan panduan bola. Ia juga boleh disambungkan ke pendakap atas hanya melalui bahagian [6], [11], dan [7] tanpa lengan panduan. Dalam kes ini, ketepatannya lebih buruk dan hanya boleh digunakan sebagai plat pelepasan.
Struktur bingkai acuan sejagat model utiliti ini mempunyai universiti yang kuat, ketegaran dan ketepatan yang baik, dan boleh digunakan untuk acuan progresif ketepatan. Selain itu, ia sangat mengurangkan beban kerja merancang dan pembuatan stamping mati, dan sangat mengurangkan penggunaan keluli acuan.
Oleh kerana penggunaan "T" - Rails Panduan Berbentuk dan Slaid Rel untuk membimbing dan meletakkan plat teras acuan pada bingkai acuan atas, tahap ketepatan tertentu dapat dicapai dengan pemesinan dengan mesin pemotongan dawai umum. Sebagai lubang lajur panduan sekunder dan lubang lengan panduan dimesin pada masa yang sama dengan lubang pemotongan, operasi "penjajaran alat" oleh fitter boleh dihapuskan semasa proses pembuatan. Acuan yang diproses mempunyai ketepatan yang tinggi dan kebolehulangan yang baik dari segi ketepatan pemasangan.
Rajah 1
Rajah 2
Rajah 3
Rajah 4
Rajah 5
