Abstrak: Kecekapan pemprosesan kelompok plat pemotong kecil adalah agak rendah. Lekapan direka untuk meningkatkan kecekapan pemprosesan dan ketepatan plat pemotong kecil.
Kata kunci: jualan yang disasarkan; Prinsip leverage; darjah kebebasan
1. Mukadimah
Plat pemotong kecil merujuk kepada plat pemotong pemotong yang direka khusus untuk mesin rivet galas automatik, dan kelebihan pemotongan diproses menggunakan mesin pemotong dawai CNC. Disebabkan fakta bahawa proses pemesinan alat mesin CNC adalah operasi mesin tunggal, kecekapannya agak rendah semasa pemprosesan kelompok. Jadi bagaimana untuk meningkatkan kecekapan pemprosesan dan ketepatan plat pemotong kecil adalah masalah baru yang timbul dalam proses pemprosesan sebenar.
2. Gambaran Keseluruhan Struktur Plat Pemotong Kecil
Komponen pemotongan penting mesin memukau automatik sepenuhnya Z ialah plat bilah kecil. Disebabkan oleh-pemotongan benang rivet berkelajuan tinggi oleh bilah, adalah perlu untuk memastikan bahawa bulatan geometri kawasan pemotongan rivet kekal tidak berubah, tanpa meninggalkan sebarang calar atau luka. Papan pemotong kecil mempunyai struktur yang ringkas, hayat perkhidmatan yang panjang, dan kualiti pemotongan yang stabil. Struktur bilah ditunjukkan dalam Rajah 1, dengan bilah separa -bulat biasa. Bilah bulat memastikan simetri kiri-kanan pada bilah dan mesti mengekalkan ketepatan kedudukan dalam arah paksi simetri. Penggunaan bilah pemotong kecil adalah tinggi. Bahagian canggih diperbuat daripada aloi keras, manakala plat pemotong diperbuat daripada keluli 20Cr yang tidak dipadamkan, sesuai untuk pemprosesan mesin pemotong wayar{11}}kawalan digital berkelajuan tinggi.
3. Keperluan untuk kedudukan alatan dan kedudukan ketepatan
(1) Pastikan paksi bilah pemotong kecil berserenjang dengan satah rujukan (satah besar) sebanyak 0.01mm.
(2) Bilah bulat memastikan simetri kiri-kanan pada plat bilah, dengan nilai simetri 0.01mm.
(3) Pastikan ketepatan kedudukan paksi bilah plat pemotong kecil pada plat bilah.
4. Reka bentuk lekapan
Plat lubang tayar yang digunakan dalam perkakas mesti memastikan bahawa perbezaan selari antara kedua-dua hujung satah yang diproses adalah dalam lingkungan 0.02mm, dan keserenjangan wayar molibdenum hendaklah kurang daripada 0.3% untuk memastikan keserenjangan paksi bilah kecil dan satah rujukan (satah besar). Menurut lukisan pemprosesan, pin kedudukan digunakan untuk penentududukan, dengan dua pin kedudukan di bahagian bawah plat pemotong kecil dan satu pin kedudukan di sebelah kanan. Digabungkan dengan kedudukan satah plat lubang tayar, ini mengehadkan darjah kebebasan plat pemotong kecil dalam arah X, Y, dan Z, seperti yang ditunjukkan dalam Rajah 2. Selepas Z, apabila pemesinan lubang pin kedudukan, (0,0) digunakan sebagai asal program untuk pemesinan, dan pada masa yang sama, proses pemesinan adalah kecil.
Asal program utama plat pemotong juga bertepatan dengan (0,0), yang memastikan ketepatan kedudukan lubang pin kedudukan dan ketepatan kedudukan plat pemotong. Bagi simetri bilah kecil dan ketepatan kedudukan bahagian canggih, ia bergantung pada ketepatan alat mesin itu sendiri untuk memastikan.

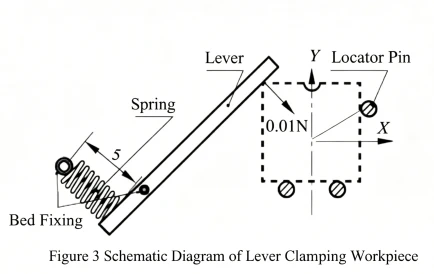

Disebabkan keperluan untuk memastikan bahawa plat pemotong kecil ditekan sepenuhnya pada pin kedudukan semasa pemprosesan, plat pemotong kecil perlu diapit dalam kedua-dua arah X dan Y, bergantung pada prinsip tuil untuk pengapit untuk memastikan kedudukan pengapit. Alat yang direka bentuk ditunjukkan dalam Rajah 3.
Daya tuil berada pada pembahagi dua sudut sistem koordinat XOY, memastikan daya pengapit dalam arah X dan Y.
Toleransi pemilihan dan kesesuaian pin: Pin keluli dengan ketegaran dan kebulatan yang baik dipilih untuk pelindapkejutan dan pengisaran. Kesesuaian antara pin dan lubang adalah padanan gangguan yang agak kecil. Mengambil pin silinder standard dengan diameter Φ 4mm sebagai contoh, toleransi pin adalah bahawa jumlah gangguan Z selepas memotong lubang ialah 0.01mm. Perlu diingat bahawa apabila memotong plat lubang tayar, jumlah gangguan tidak boleh terlalu besar untuk mengelakkan getaran plat lubang tayar apabila memasukkan pin, yang boleh menyebabkan rujukan hilang.
Daya pengapit tuil digunakan pada sudut plat pemotong kecil, supaya daya diagihkan sama rata sepanjang arah 135 darjah. Daya perlu membuat plat pemotong kecil diletakkan dengan tepat pada pin kedudukan. Hujung panjang tuil terletak di sisi plat pemotong kecil. Selepas penetapan, daya dalam kedua-dua arah X dan Y adalah kira-kira 0.007N, dan nisbah panjang tuil ialah 4:1. Daya pada hujung panjang ialah 0.01N, dan daya pada hujung pendek ialah 0.04N. Selepas memilih spring dengan pekali elastik 4, hanya 1cm perjalanan diperlukan untuk mencapai daya yang dipilih. Jarak antara hujung kecil dan pin spring ialah 5cm, dan panjang spring dipilih sebagai 4cm.
5. Kesimpulan
Selepas pemasangan perkakas selesai, plat pemotong kecil diapit dan diproses dengan mesin pemotong wayar, dan bahagian pertama berjaya dihasilkan.
Selepas lulus pemeriksaan pemotongan percubaan sekeping pertama, sekumpulan besar pemprosesan plat pemotong kecil telah dijalankan, dan selepas pemeriksaan, terbukti bahawa kaedah ini boleh dilaksanakan sepenuhnya.
